Isıtmalı Soğutmalı Sirkülatör Nasıl Çalışır? Çalışma Prensibi ve Kullanım Alanları
Isıtmalı Soğutmalı Sirkülatör Nasıl Çalışır? Çalışma Prensibi ve Kullanım Alanları
Laboratuvar ve endüstriyel proseslerde sıcaklığın hassas bir şekilde kontrol edilmesi, deneylerin ve üretim süreçlerinin güvenilirliği açısından büyük önem taşır. Özellikle belirli bir sıcaklık değerinin uzun süre boyunca sabit tutulması gereken uygulamalarda ısıtmalı soğutmalı sirkülatörler önemli bir rol oynar.
Peki, ısıtmalı soğutmalı sirkülatör nasıl çalışır? Bu cihazların temel çalışma prensibi; bir sıvının ısıtılması veya soğutulması, ardından pompa yardımıyla sürekli olarak bir sisteme gönderilmesi ve sıcaklığın hassas bir kontrol sistemi tarafından sabit tutulmasına dayanır.
Isıtmalı Soğutmalı Sirkülatör Nedir?
Isıtmalı soğutmalı sirkülatör, bir sıvının sıcaklığını belirli bir aralıkta kontrol etmek ve bu sıcaklığı sabit tutmak için kullanılan bir sıcaklık kontrol cihazıdır. Cihaz içerisinde bulunan ısıtma ve soğutma sistemleri sayesinde proses sıvısının sıcaklığı artırılabilir veya azaltılabilir.
Sirkülatörün içerisinde bulunan pompa, sıcaklığı kontrol edilen sıvının harici bir sisteme dolaştırılmasını sağlar. Böylece cihaz yalnızca kendi haznesindeki sıvının sıcaklığını kontrol etmekle kalmaz; reaktör, eşanjör, viskozimetre banyosu, laboratuvar ekipmanı veya endüstriyel proses gibi harici sistemlerin sıcaklık kontrolünü de gerçekleştirebilir.
Isıtmalı Soğutmalı Sirkülatörün Temel Çalışma Prensibi
Bir ısıtmalı soğutmalı sirkülatörün çalışma prensibi temel olarak dört aşamada gerçekleşir:
Sıcaklık Değeri Ayarlanır
Kullanıcı, cihazın kontrol paneli üzerinden istenen sıcaklık değerini belirler. Bu değer, cihazın çalışma aralığı içerisinde herhangi bir sıcaklık olabilir.
Örneğin kullanıcı cihazı +25 °C değerine ayarladığında, sirkülatör bu sıcaklığı sabit tutmak için sürekli olarak ölçüm ve kontrol yapar.
Sıvının Sıcaklığı Ölçülür
Cihaz içerisinde bulunan hassas sıcaklık sensörü, dolaşım sıvısının mevcut sıcaklığını sürekli olarak ölçer. Ölçülen gerçek sıcaklık değeri, kullanıcı tarafından belirlenen hedef sıcaklıkla karşılaştırılır.
Örneğin:
- Ayarlanan sıcaklık: +25 °C
- Ölçülen sıcaklık: +20 °C
Bu durumda cihaz, sıvının sıcaklığını artırmak için ısıtma sistemini devreye alır.
Aynı şekilde:
- Ayarlanan sıcaklık: +25 °C
- Ölçülen sıcaklık: +30 °C
olduğunda cihaz, sıcaklığı düşürmek için soğutma sistemini çalıştırır.
Isıtma veya Soğutma Devreye Girer
Isıtmalı soğutmalı sirkülatörler, sıcaklık değerini kontrol etmek için iki temel sistem kullanır.
Isıtma sistemi, elektrikli ısıtıcılar yardımıyla sıvıya enerji aktarır ve sıvının sıcaklığını yükseltir.
Soğutma sistemi ise cihazın modeline göre kompresörlü soğutma, termoelektrik soğutma veya farklı soğutma teknolojileri kullanarak sıvının sıcaklığını düşürür.
Bu iki sistem, sıcaklık kontrol ünitesi tarafından otomatik olarak yönetilir. Böylece cihaz, ihtiyaç duyulduğunda ısıtma veya soğutma yaparak hedef sıcaklığa ulaşır.

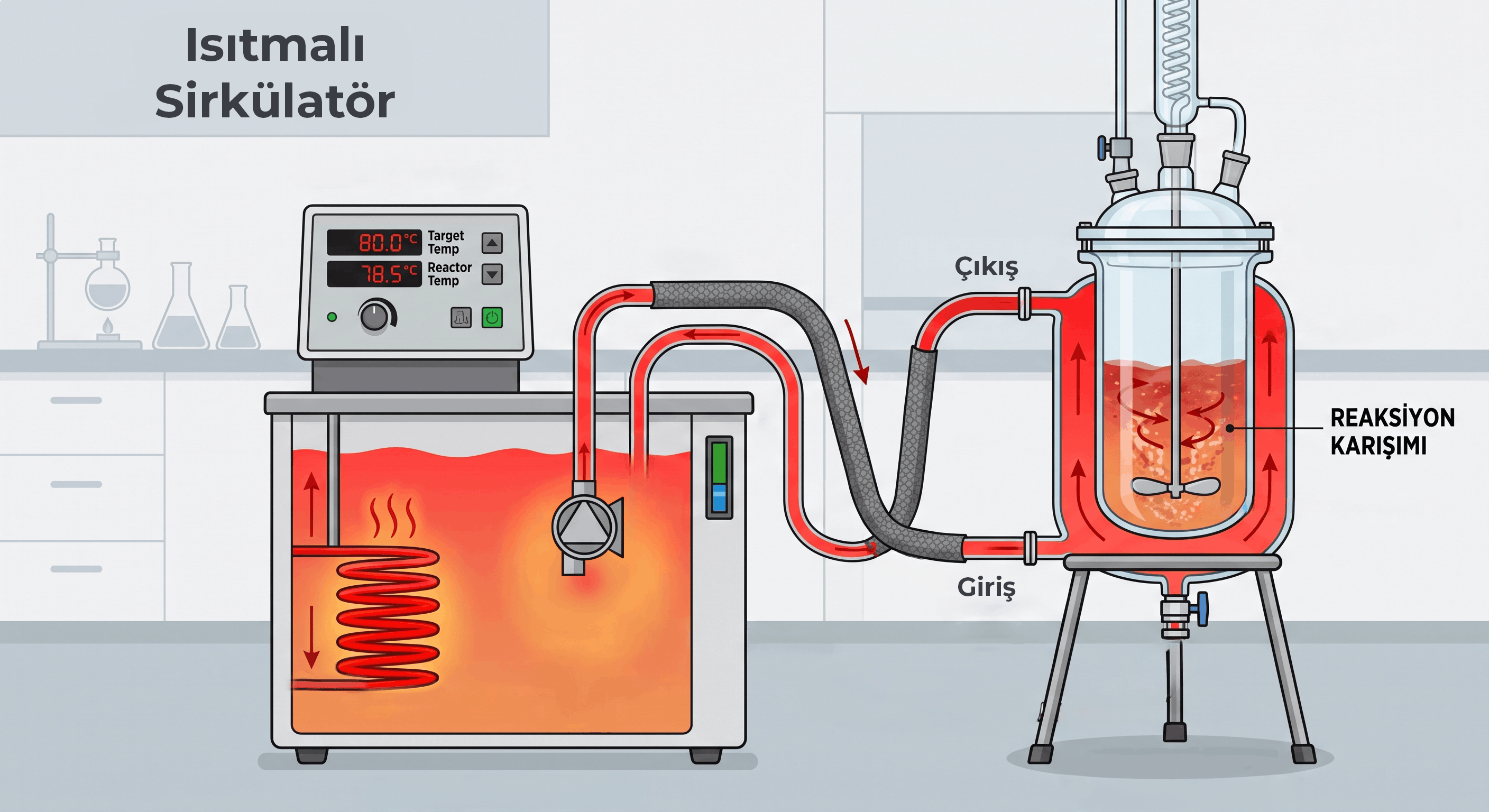

Sıvı Pompa ile Dolaştırılır
Sirkülatörün önemli özelliklerinden biri, sıcaklığı kontrol edilen sıvıyı sürekli olarak dolaştırabilmesidir.
Cihaz içerisindeki pompa, sıcaklık kontrollü sıvıyı bir hortum aracılığıyla harici prosese gönderir. Sıvı, bağlı olduğu sistemden geçtikten sonra tekrar sirkülatöre geri döner.
Bu sürekli dolaşım sayesinde:
- Sıcaklık daha homojen şekilde dağıtılır.
- Harici ekipmanların sıcaklığı kontrol edilir.
- Isı transferi sürekli hale gelir.
- Proses boyunca sabit sıcaklık koşulları sağlanır.
Bu nedenle ısıtmalı soğutmalı sirkülatör, yalnızca bir ısıtıcı veya soğutucu değil, aynı zamanda kontrollü bir sıcaklık dolaşım sistemi olarak çalışır.
Isıtma ve Soğutma Aynı Cihazda Nasıl Gerçekleşir?
Isıtmalı soğutmalı sirkülatörlerde ısıtma ve soğutma sistemleri, cihazın sıcaklık kontrol algoritması tarafından birlikte yönetilir.
Kullanıcı bir hedef sıcaklık belirlediğinde cihaz, mevcut sıcaklık ile hedef sıcaklık arasındaki farkı sürekli olarak kontrol eder. Sıcaklık hedef değerin altındaysa ısıtma, üstündeyse soğutma sistemi devreye girer.
Bu kontrol işlemi sürekli olarak tekrarlandığı için cihaz, sıcaklık değerini belirlenen aralıkta tutmaya çalışır.
Isıtmalı Soğutmalı Sirkülatör ile Normal Su Banyosu Arasındaki Fark Nedir?
Klasik bir su banyosu genellikle belirli bir sıcaklığa kadar ısıtma işlemi gerçekleştirir. Ancak ısıtmalı soğutmalı sirkülatörler, hem ısıtma hem de soğutma yapabildikleri için daha geniş bir sıcaklık kontrol aralığı sunar.
Bunun yanında sirkülatörler:
- Daha hassas sıcaklık kontrolü sağlayabilir.
- Harici cihazlara sıcaklık kontrollü sıvı gönderebilir.
- Daha geniş sıcaklık aralıklarında çalışabilir.
- Sürekli sıvı dolaşımı sağlayabilir.
- Laboratuvar ve endüstriyel proseslere entegre edilebilir.
Bu özellikler sayesinde ısıtmalı soğutmalı sirkülatörler, sıcaklık kontrolünün kritik olduğu uygulamalarda tercih edilir.
Isıtmalı Soğutmalı Sirkülatör Nerelerde Kullanılır?
Isıtmalı soğutmalı sirkülatör kullanım alanları, laboratuvarlardan üretim tesislerine kadar oldukça geniştir.
Başlıca kullanım alanları şunlardır:
Cam Reaktör Sistemleri
Cam reaktörlerde reaksiyon sıcaklığının hassas bir şekilde kontrol edilmesi gerekir. Sirkülatör, sıcaklık kontrollü sıvıyı reaktörün ceket bölümünde dolaştırarak reaksiyon sıcaklığının kontrol edilmesini sağlar.
Viskozimetre Banyoları
Viskozite ölçümlerinde sıcaklık, ölçüm sonucunu doğrudan etkileyebilir. Bu nedenle viskozimetre banyolarında sıcaklığın sabit tutulması büyük önem taşır.
Laboratuvar Ekipmanları
Spektrofotometre, kondenser, distilasyon sistemleri ve çeşitli deney düzeneklerinde sıcaklık kontrolü için kullanılabilir.
Eşanjör ve Isı Transferi Uygulamaları
Sirkülatörler, ısı transferi deneylerinde ve proseslerinde kontrollü sıcaklıktaki sıvının sürekli dolaştırılması amacıyla kullanılabilir.
Kimya ve İlaç Endüstrisi
Kimyasal reaksiyonlar, kristalizasyon, distilasyon ve farklı proseslerde istenen sıcaklık koşullarının oluşturulmasına yardımcı olur.
Gıda ve Biyoteknoloji Uygulamaları
Ürün geliştirme, analiz ve proses kontrol uygulamalarında sabit sıcaklık koşullarının sağlanması için kullanılabilir.
Isıtmalı Soğutmalı Sirkülatör Seçerken Nelere Dikkat Edilmelidir?
Bir sıcaklık kontrollü sirkülatör seçerken yalnızca sıcaklık aralığına bakmak yeterli değildir. Uygulamaya uygun bir cihaz seçebilmek için aşağıdaki özellikler değerlendirilmelidir:
Sıcaklık Çalışma Aralığı
Cihazın minimum ve maksimum çalışma sıcaklığı, prosesin gereksinimlerini karşılamalıdır.
Isıtma ve Soğutma Kapasitesi
Sistemin ısı yüküne göre yeterli ısıtma ve soğutma kapasitesine sahip bir model seçilmelidir.
Pompa Debisi ve Basıncı
Harici sistemin boru yapısı, bağlantı mesafesi ve akış direnci dikkate alınarak uygun pompa kapasitesi belirlenmelidir.
Sıcaklık Hassasiyeti
Hassas uygulamalarda düşük sıcaklık dalgalanması ve yüksek kontrol hassasiyeti önemlidir.
Kullanılacak Sıvı
Su, su-glikol karışımları veya farklı termal sıvılar kullanılabilir. Kullanılacak sıvının cihazın sıcaklık aralığına ve malzeme yapısına uygun olması gerekir.
Sonuç
Isıtmalı soğutmalı sirkülatör nasıl çalışır? sorusunun temel cevabı; sıvının ısıtılması veya soğutulması, sıcaklığın sensörlerle sürekli ölçülmesi ve pompa aracılığıyla kontrollü sıvının sistem içerisinde dolaştırılmasıdır.
Bu cihazlar sayesinde laboratuvar ve endüstriyel proseslerde ihtiyaç duyulan sıcaklık koşulları daha hassas, kararlı ve kontrollü bir şekilde sağlanabilir. Özellikle cam reaktörler, viskozimetre banyoları, eşanjörler ve çeşitli laboratuvar sistemleri için ısıtmalı soğutmalı sirkülatörler, güvenilir bir sıcaklık kontrol çözümü sunar.
Uygulamanız için doğru ısıtmalı soğutmalı sirkülatör modelini seçmek için çalışma sıcaklığı, soğutma ve ısıtma kapasitesi, pompa performansı ve proses gereksinimleri birlikte değerlendirilmelidir.
